Descrição
Jugos para tensionadores Duplos
Para melhor orientação ao usuário, em algumas aplicações, existem correspondências entre as duas versões de jugos de alumínio fundido e alumínio laminado.
| Referências | Característica | |||
|---|---|---|---|---|

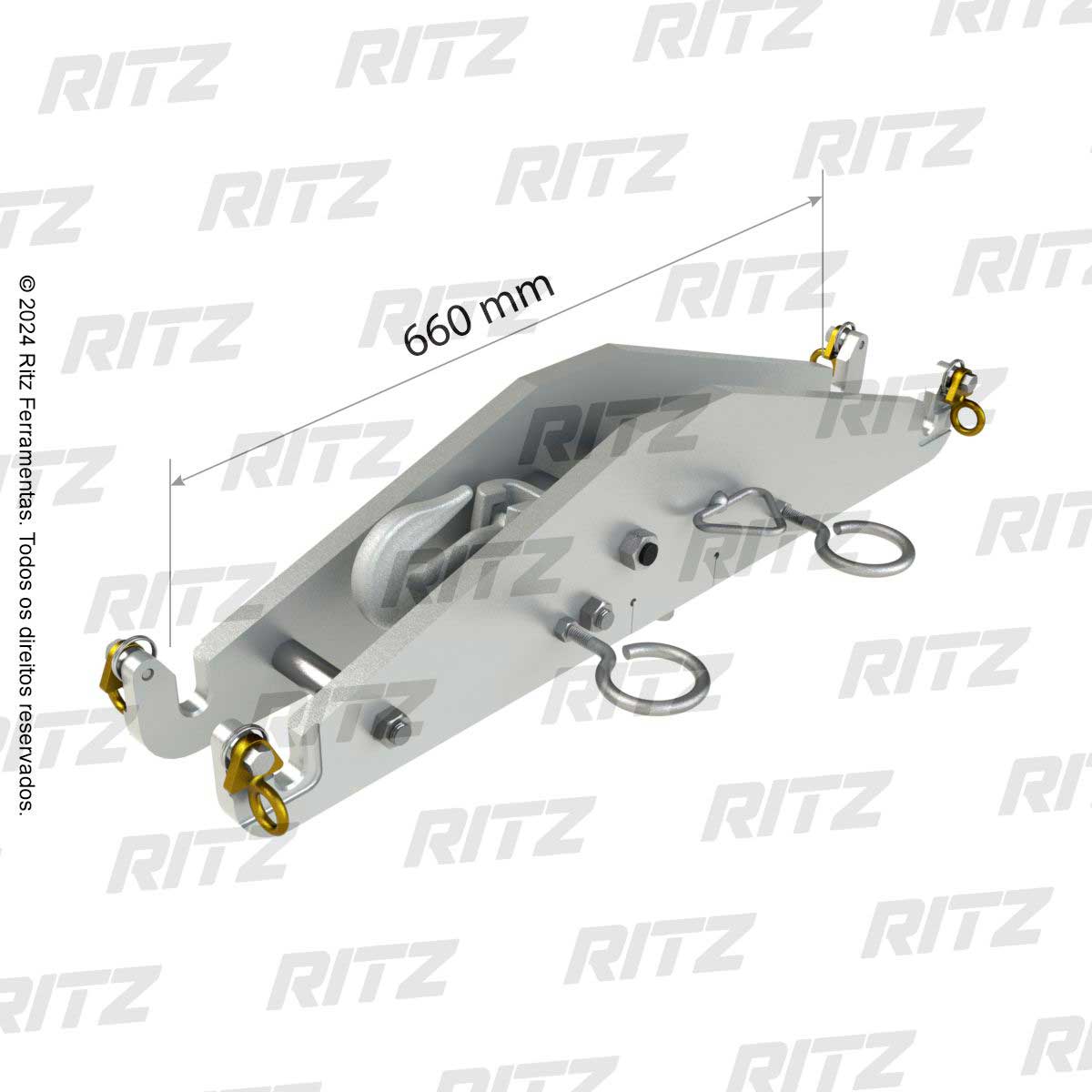

 | RC401-1720 | Jugo Duplo lado vivo para suspensões e ancoragens com isoladores duplos/múltiplos. Inclui soquete prolongador (7/8" x 1 ½"). Alumínio laminado extraforte. Capacidade: 6804 daN (15000 lb) Peso: 12,90 kg |  |
|

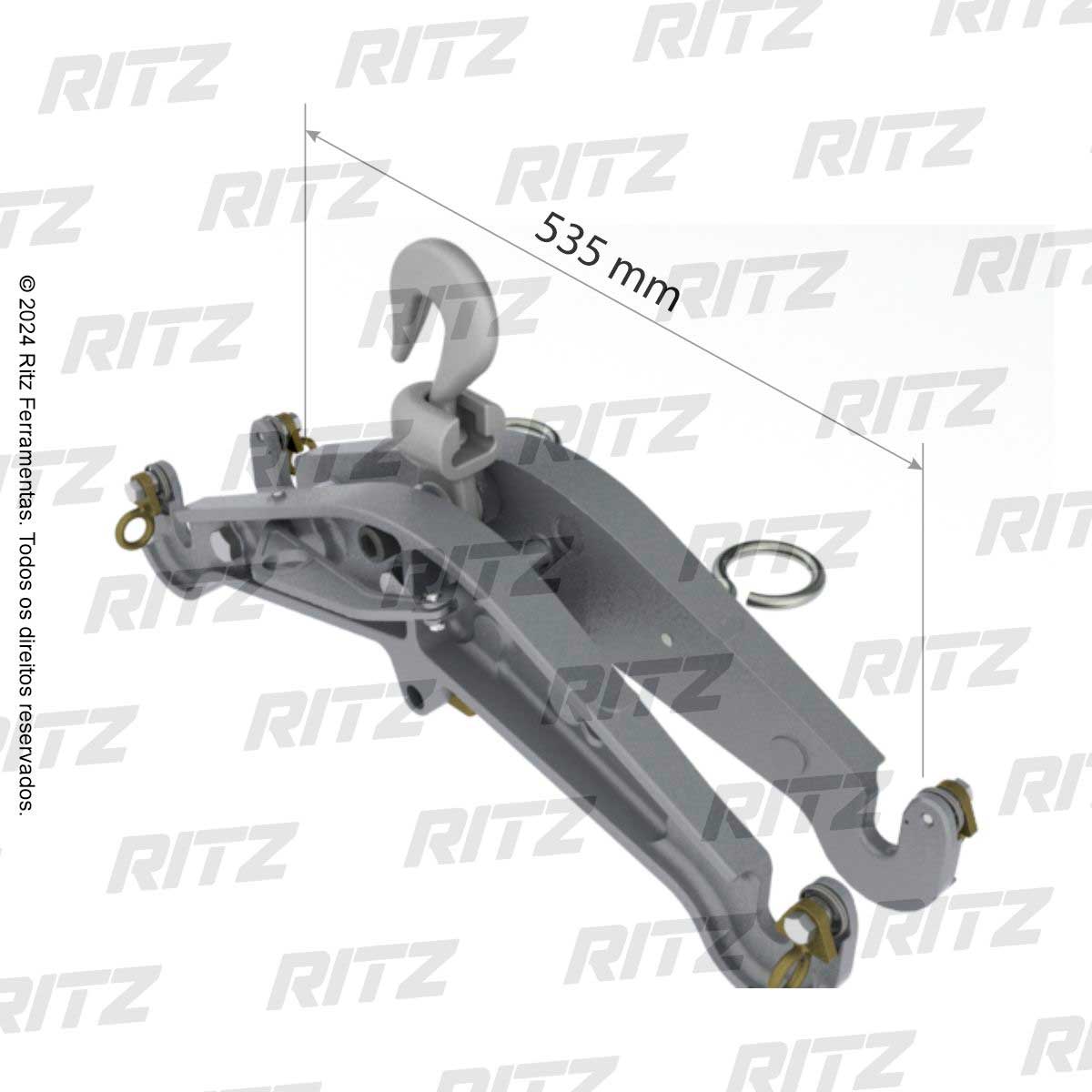

 | RM2946-1 | Jugo Duplo lado vivo ou lado morto adaptável a diversos prolongadores, usado em ambos os lados (energizado e desenergizado). Inclui soquetes específicos. Alumínio fundido. Capacidade: Soquete 6804 daN, Gancho 4000 kg . Peso: 9,00 kg | |
|

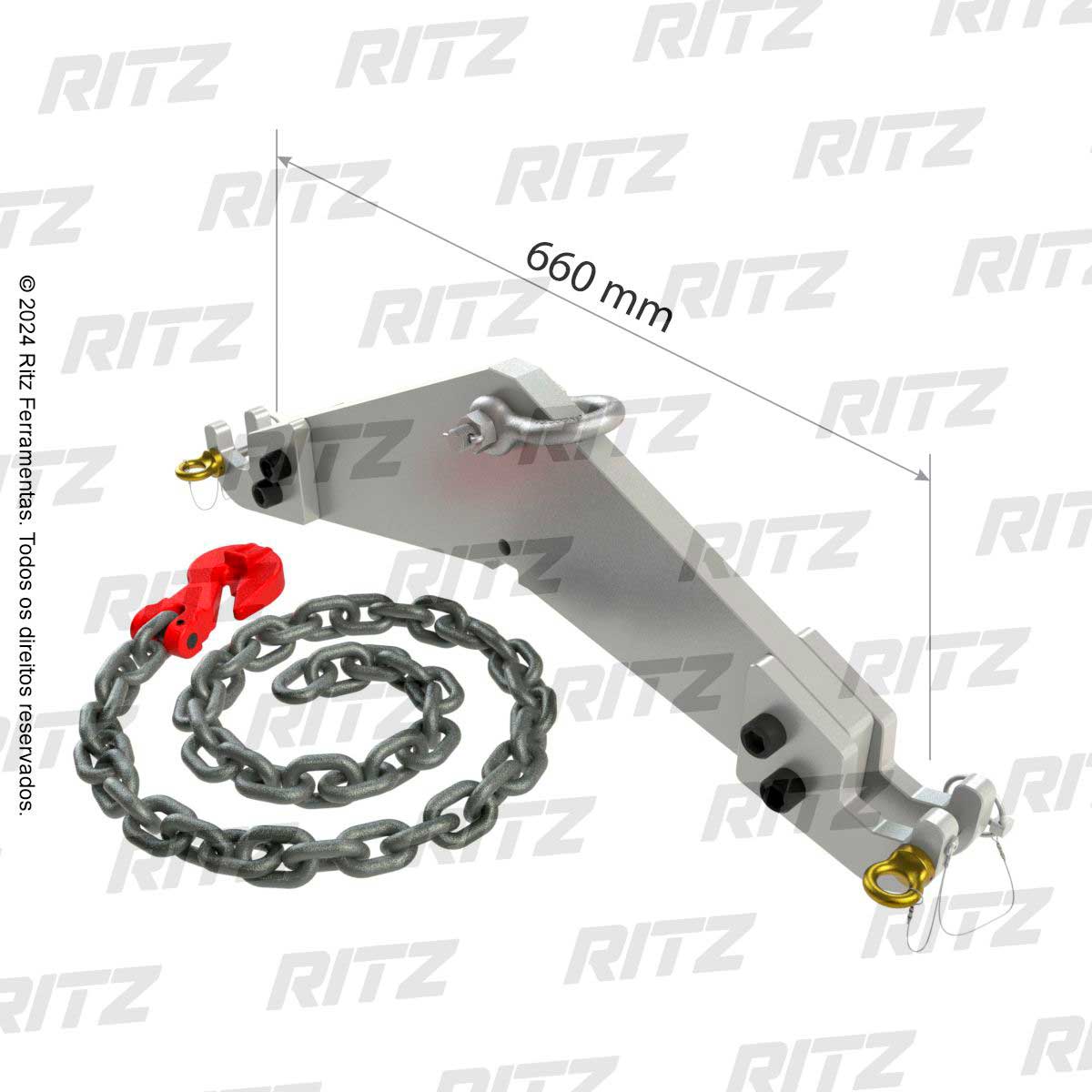

 | RC401-1721 | Jugo Duplo com Corrente, lado morto Para fixação em estruturas com corrente (RM1942), usado em suspensões/ancoragens. Alumínio laminado extraforte. Capacidade: 6804 daN (15000 lb) Peso: 7,50 kg | |
|

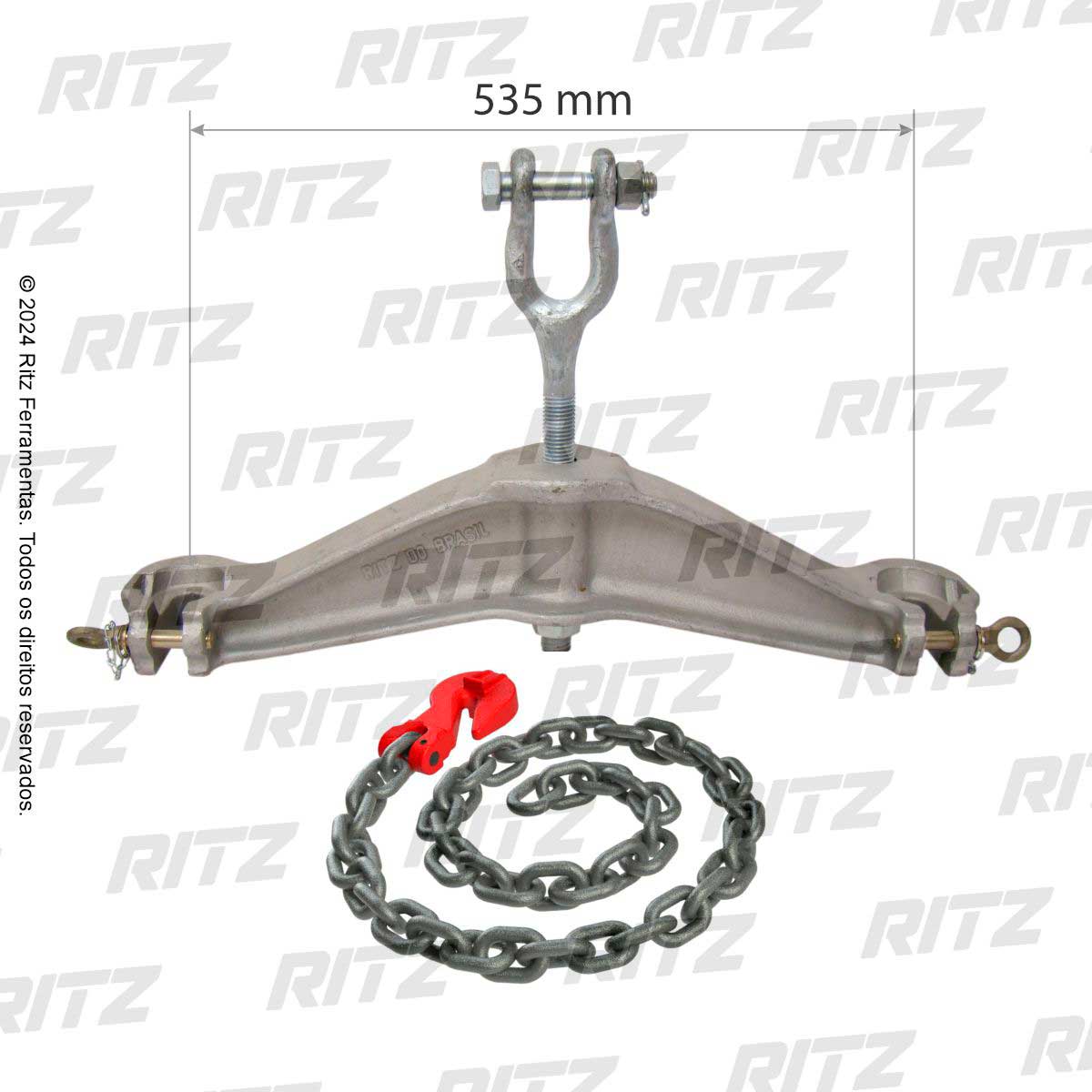

 | RM2946-12 | Jugo Duplo com Corrente, lado morto Alivia a tensão em isoladores durante trocas via corrente (RM1942). Alumínio fundido. Capacidade: 6804 daN (15000 lb) Peso: 9,70 kg | |
|

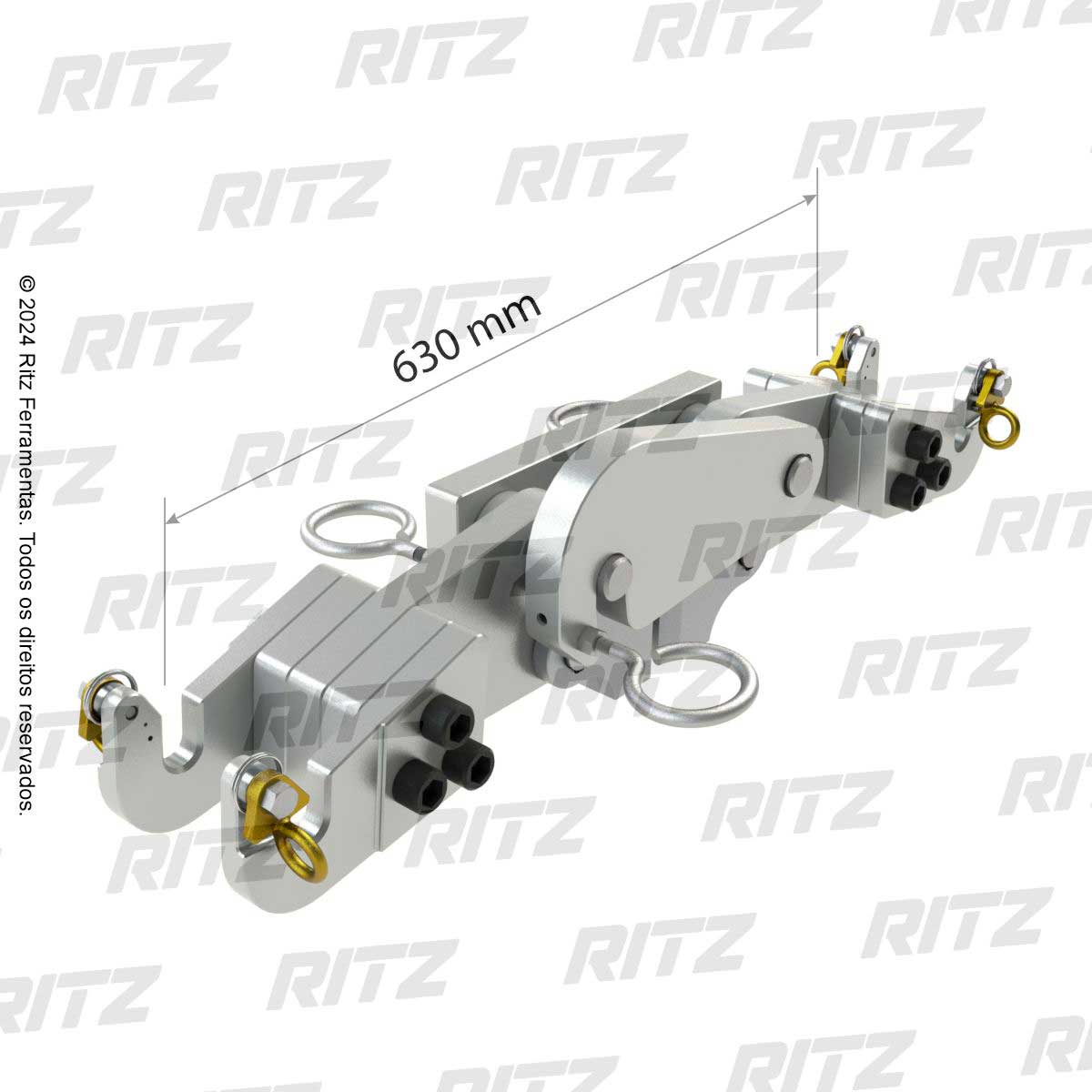

 | RC401-0095 | Jugo para tensionadores duplos para tracionamento em manutenções de redes de transmissão. Dispensa esticadores com sistema de trava própria. Inclui encaixe para bastões e dispositivos de travamento. Capacidade: 4990 daN (11000 lb) Peso: 9,70 kg | |
|
 | RT401-0935 | Jugo duplo para cadeia de suspensão tipo “I” lado vivo Acopla bastões tensores para alívio de tensão em cadeias de isoladores, permitindo substituição. Alumínio laminado. Capacidade: 6804 daN (15000 lb) Peso: 17,70 kg | |
Jugos para tensionadores Simples
Utilizado com um bastão tensor com luva ajustável (série RC401-2144 ao RC401-2149) para liberar a tensão mecânica das cadeias de isoladores, durante os trabalhos de troca de isoladores.
Desenvolvido para se adaptar a diversos tipos de balancins e pode ser utilizado tanto do lado energizado (lado vivo) quanto do lado desenergizado (lado morto).
| Referências | Característica | |||
|---|---|---|---|---|

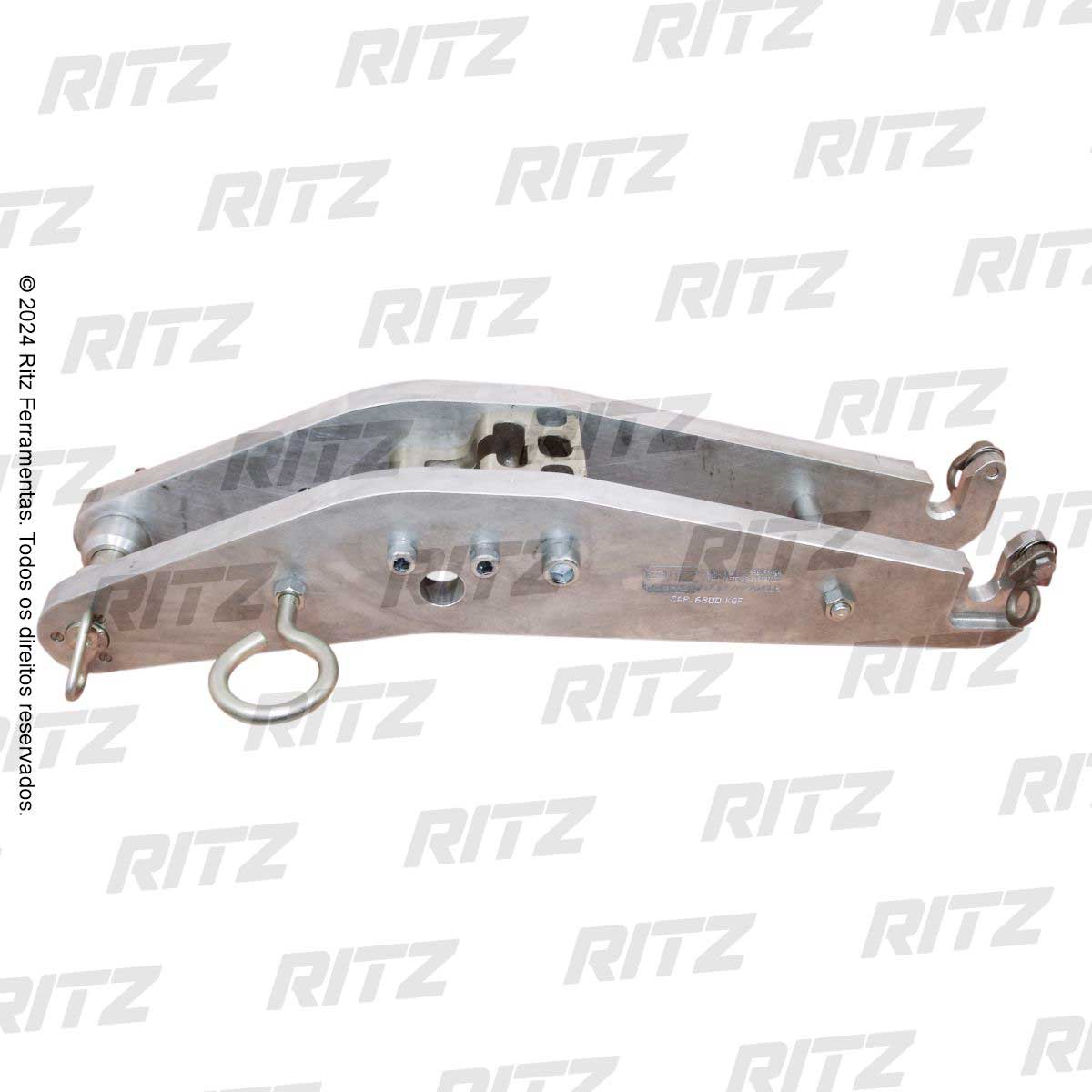

 | RC401-1717 | Jugo para Tensionadores Simples Para balancim retangular (espessura máx. 19 mm). Alumínio laminado. Capacidade: 6804 daN (15000 lb). Pode substituir RM1947-1. Peso: 13,3 kg | |
|

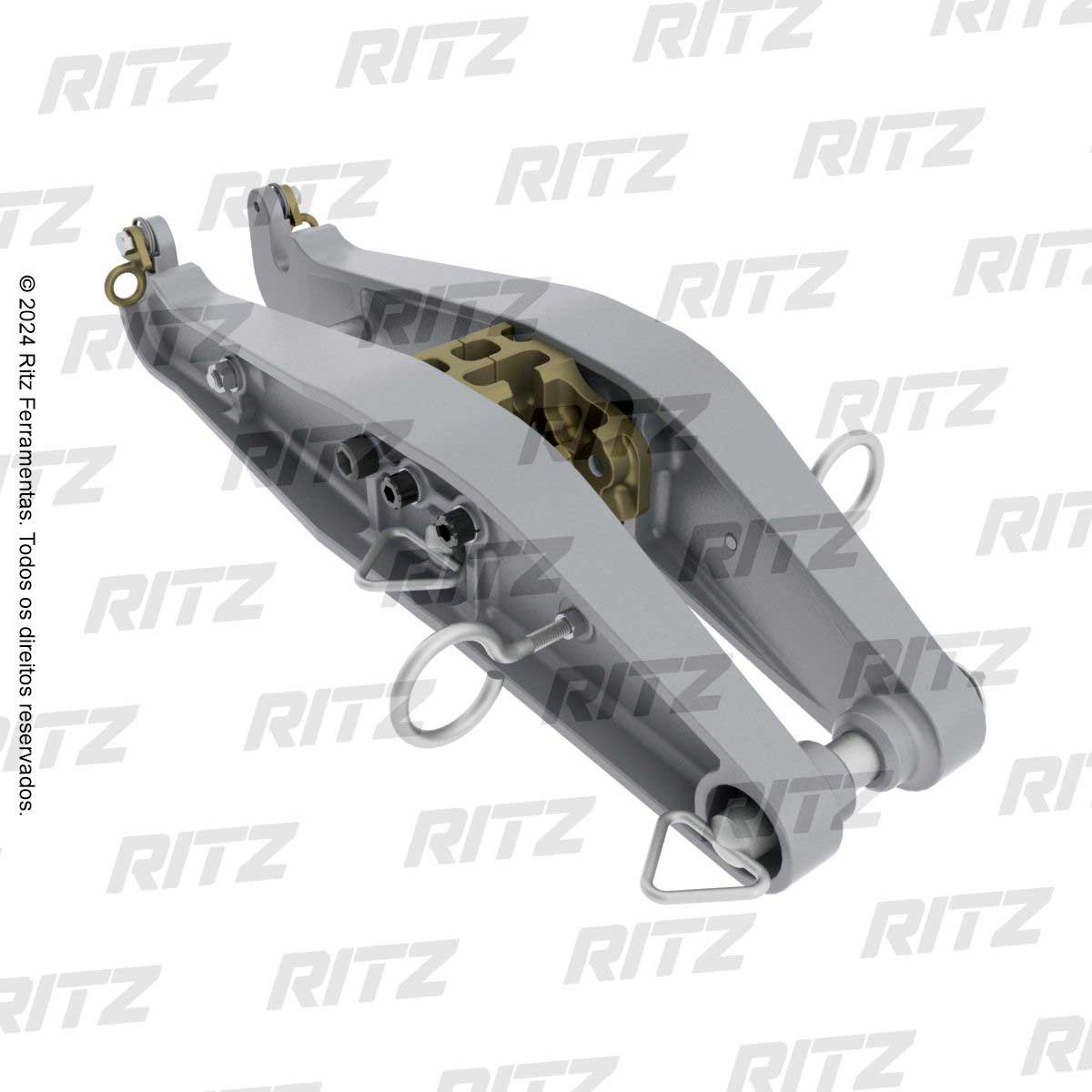

 | RM1947-1 | Jugo para Tensionadores Simples para balancim retangular (espessura máx. 19 mm). Alumínio fundido.Capacidade: 5443 daN (12000 lb) Peso: 14 kg | |
|

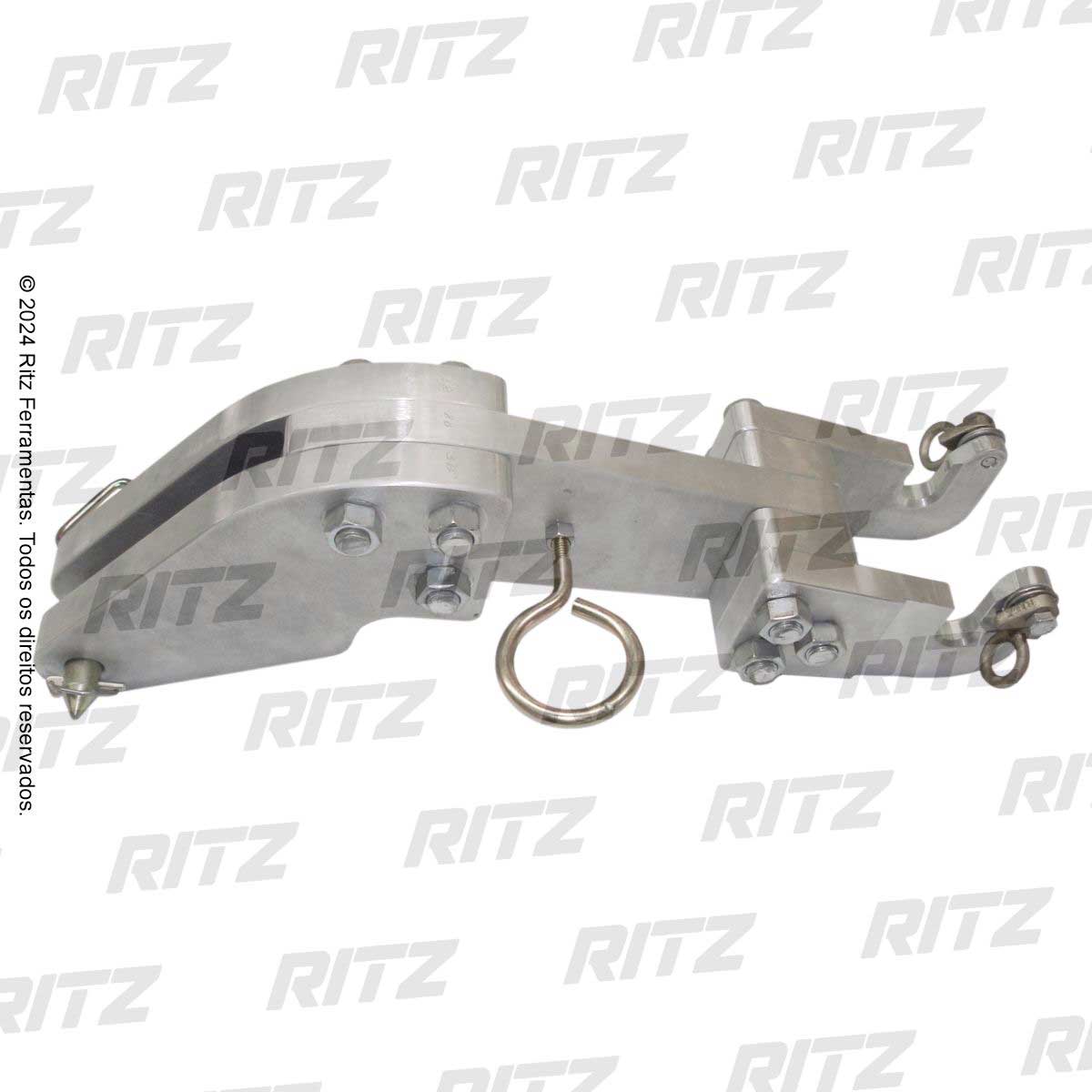

 | RC401-1718 | Jugo para Tensionadores Simples para balancim triangular (espessura máx. 25,4 mm). Alumínio laminado. Capacidade: 6804 daN (15000 lb). Pode substituir RC401-0003. Peso: 8,9 kg | |
|
| RC401-0003 | Jugo para Tensionadores Simples para balancim triangular (espessura máx. 25,4 mm). Alumínio fundido. Capacidade: 3402 daN (7500 lb) Peso: 5,20 kg | |
|

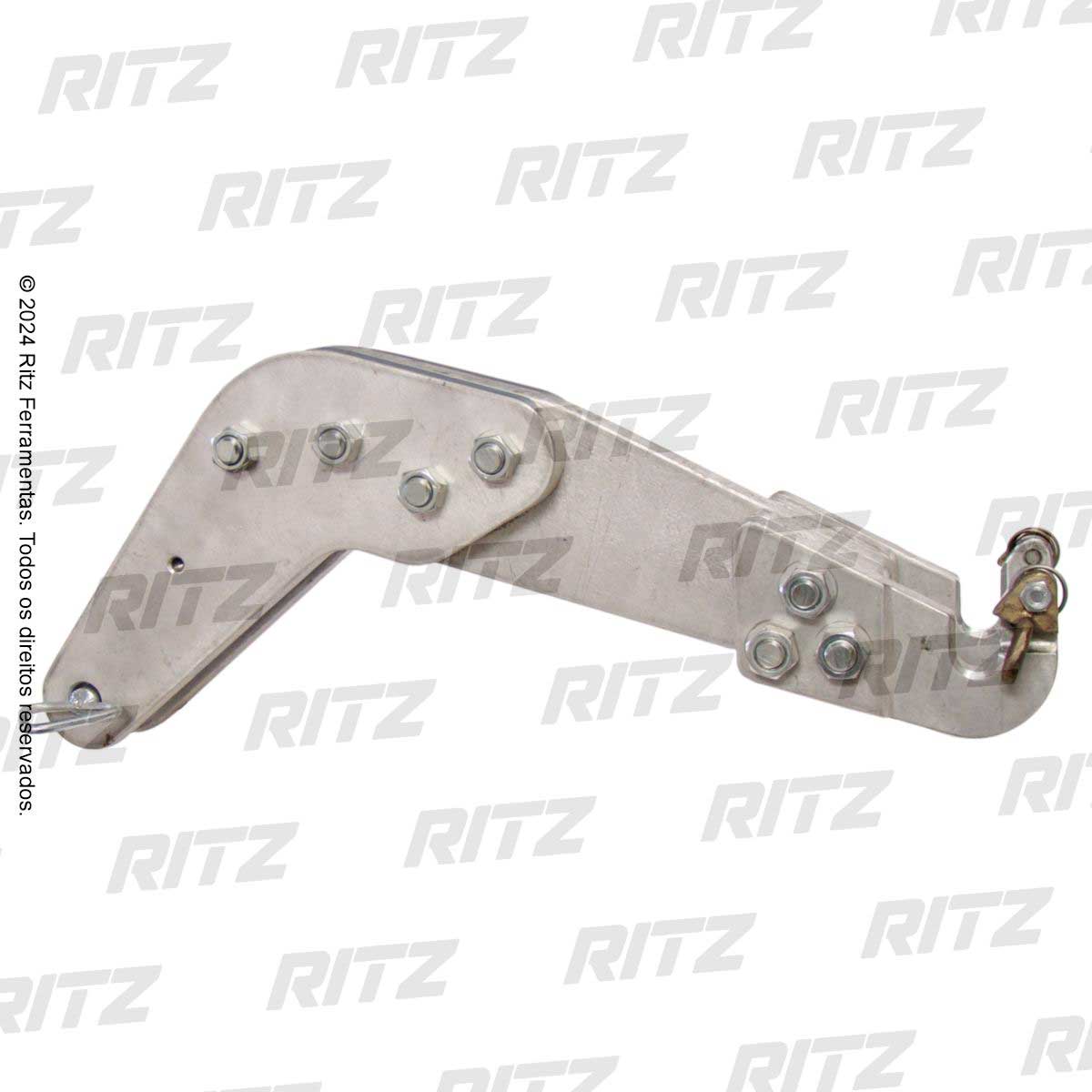

 | RC401-1719 | Jugo para Tensionadores Simples para balancim triangular (espessura máx. 19 mm). Alumínio laminado. Capacidade: 6804 daN (15000 lb) Pode substituir RC401-0155. Peso: 9,4 kg | |
|

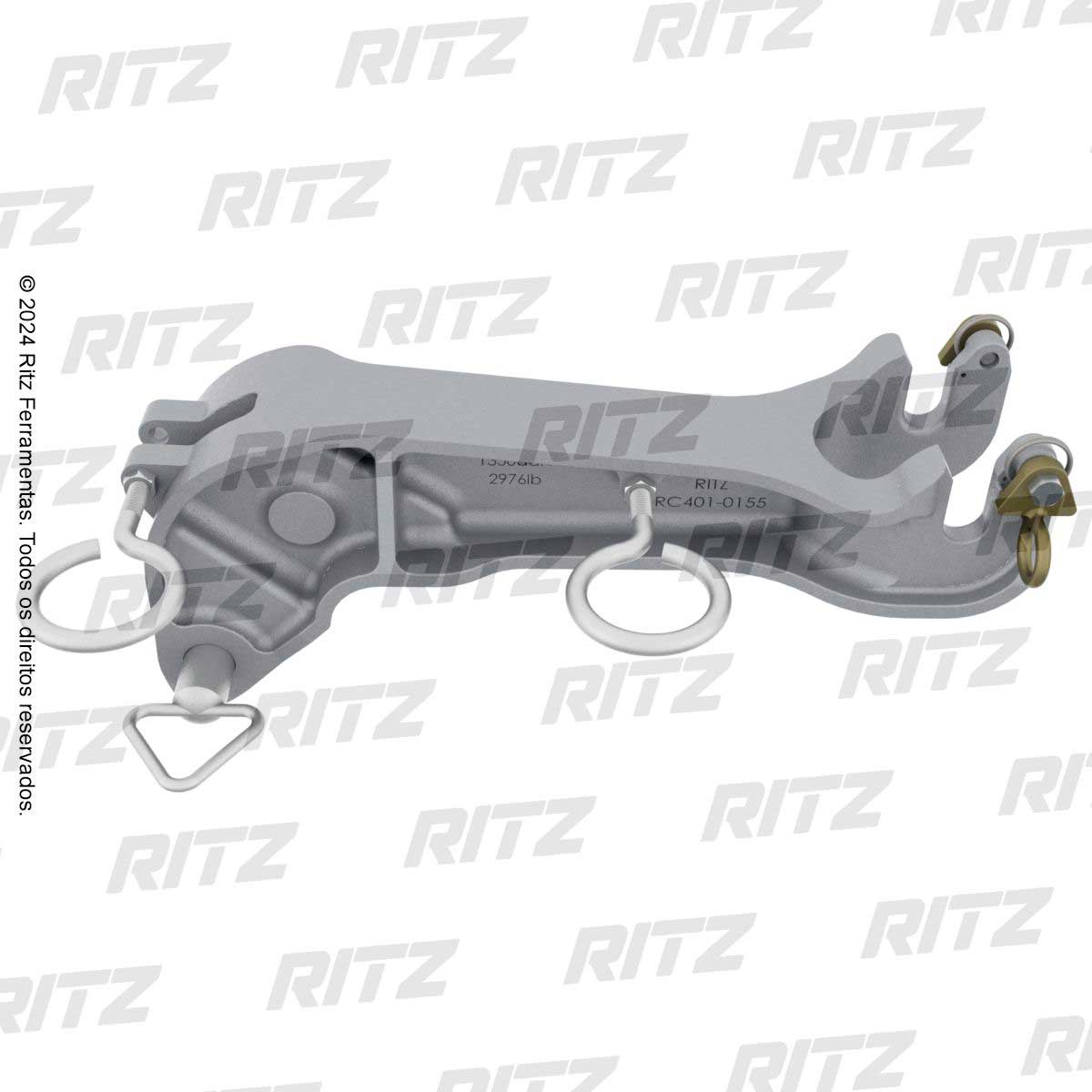

 | RC401-0155 | Jugo para Tensionadores Simples para balancim triangular (espessura máx. 19 mm). Alumínio fundido. Capacidade: 2268 daN (5000 lb) Peso: 3,80 kg | |
|
 | RT401-0573 | Jugo Lado Vivo para cadeias de balancim triangular em suspensões. Alumínio laminado. Capacidade: 4990 daN (11000 lb) Peso: 4,80 kg | |
Jugos para Suspensão
| Referências | Característica | |||
|---|---|---|---|---|
| FLV4783-22 | Jugo para Estrutura Metálica ajustável (75 a 200 mm), fabricado em alumínio conforme IEC61236. Suporta bastões tensores, ideal para substituição de isoladores. Capacidade: 6804 daN (15000 lb) Peso: 21 kg | |
|
 | FLV31455-1 | Jugo para Estrutura Metálica ajustável (75 a 200 mm), fabricado em alumínio conforme IEC61236. Suporta bastões tensores, ideal para substituição de isoladores. Capacidade: 6804 daN (15000 lb) Peso: 23 kg | |
|
 | FLV400-0219 | Jugo para Torre para cruzeta tipo "H", ajustável para diferentes tamanhos de cruzetas. Alumínio conforme IEC61236. Capacidade: 6804 daN (15000 lb) Peso: 13,99 kg | |
|
 | RC400-0445 | Jugo para Cruzeta Metálica usado na extremidade da cruzeta, permite alinhamento dos bastões tensores. Suporte RT400-0838 opcional. Capacidade: 6804 daN (15000 lb), 4082 daN (9000 lb) em ângulo limitado Peso: 8,30 kg | |
|
 | RT400-0838 | Sela para Cruzeta Metálica, suporte para jugo RC400-0445, fixado por esticador de corrente. Alumínio. Capacidade: 6804 daN (15000 lb) Peso: 5,30 kg | |
|
 | RC401-0168 | Jugo Duplo Lado Vivo para Suspensão “V” acoplável ao balancim com adaptador de bronze. Alumínio laminado extra-forte. Capacidade: 6804 daN (15000 lb) Peso: 6,50 kg | |
|
 | RT401-0689 | Jugo Duplo Lado Vivo para Suspensão “V” e Ancoragem Dupla, similar ao RC401-0168, sem adaptador de bronze. Para acoplamentos reduzidos. Capacidade: 6804 daN (15000 lb) Peso: 3,50 kg | |
|
 | RH4794 | Jugo Vivo para Suspensão com Sela de 3½” para cadeias de suspensão “I” em linhas de 220 a 345 kV, com cabo geminado. Alumínio fundido. Capacidade: 6804 daN (15000 lb) Peso: 7,60 kg | |
|
 | RC401-1722 | Jugo Duplo Lado Vivo para Suspensão “V” usado com bastões tensores, acoplável ao balancim lado vivo. Alumínio laminado. Capacidade: 6804 daN (15000 lb). Pode ser substituído pelo RH4794. Peso: 10,30 kg | |
|
 | RH4794-1 | Sela de Apoio para Duplicador (3 ½”) para jugo RH4794 com giro de 360°. Disponível em dois tamanhos para melhor ajuste. Capacidade: 6804 daN (15000 lb) Peso: 0,69 kg | |
|
 | RH4794-2 | Sela de Apoio para Duplicador (12”) para jugo RH4794 com giro de 360°. Disponível em dois tamanhos para melhor ajuste. Capacidade: 6804 daN (15000 lb) Peso: 1,00 kg | |
