Descrição
ATR17441-1 Conjunto de Aterramento Temporário para Linhas de Transmissão (AT) – (Estrutura madeira, concreto e metálica)
| Referências | Característica | |||
|---|---|---|---|---|
 | ATR17441-1 | Corrente máxima de curto-circuito: 60 ciclos - 25 kA |  |
Conjunto composto por: 12 pç Grampo de aterramento por torção, com parafuso olhal e mordente serrilhado (RC600-0965); 04 pç Suporte de descanso para grampos (RG3626); 01 pç Trapézio tipo sela, com volante, para formação de ponto intermediário de terra (ATR03318-1); 27 m Cabo de cobre extra flexível, seção nominal 95 mm², com isolamento em PVC transparente, sendo 3 lances de 4 m, 2 lances de 3 m e 1 lance de 9 m (CTC-95); 12 pç Terminal de alumínio liso e saiado para cabo 95 mm² (RC600-2629); 12 pç Termo retrátil (ATR17923-3); 01 pç Cabeçote de manobra para grampo de aterramento (VMR07205-1); 01 pç Trado de aterramento com Ø 17 mm x 1,5 m, com ponta rosqueável de bronze (ATR00137-1); 01 pç Sacola para acondicionamento e transporte do trado (ATR16819-2); 02 pç Sacola para o acondicionamento e transporte do conjunto de aterramento (ATR09962-1).
ATR17442-1 Conjunto de Aterramento Temporário para Linhas de Transmissão (AT) – (Estrutura madeira, concreto e metálica)
| Referências | Característica | |||
|---|---|---|---|---|
 | ATR17442-1 | Corrente máxima de curto-circuito: 60 ciclos - 25 kA | |
Conjunto composto por: 03 pç Grampo de aterramento multi-angular por torção, com parafuso olhal (RC600-1732); 03 pç Grampo de aterramento com parafuso “T” para conexão ao ponto terra (RC600-0085); 24 m Cabo de cobre extra flexível, seção nominal 95 mm², com isolamento em PVC transparente, sendo 3 lances de 8 m (CTC-95); 03 pç Terminal de alumínio rosqueável e saiado para cabo 95 mm² (RC600-2621); 03 pç Terminal de alumínio liso e saiado para cabo 95 mm² (RC600-2629); 06 pç Termo retrátil (ATR17923-3); 03 pç Sacola para o acondicionamento e transporte do conjunto de aterramento (ATR14484-2).
ATR17454-1 Conjunto de Aterramento Temporário para Subestação (AT)
| Referências | Característica | |||
|---|---|---|---|---|
 | ATR17454-1 | Corrente máxima de curto-circuito: 60 ciclos - 25 kA | |
Conjunto composto por: 03 pç Grampo de aterramento multi-angular, com parafuso tipo olhal para barramento (RC600-1732); 03 pç Grampo de aterramento com parafuso “T” para conexão ao ponto terra (cabo ou cantoneira) (RC600-2231); 30 m Cabo de cobre extra flexível, seção nominal 95 mm², com isolamento em PVC transparente, sendo 3 lances de 10 m (CTC-95); 06 pç Terminal de alumínio rosqueável e saiado para cabo 95 mm² (RC600-2621); 06 pç Termo retrátil (ATR17923-3); 01 pç Cabeçote para manobra de grampos (VMR02579-1); 01 pç Cabeçote para manobra de chaves (VMR00884-1); 03 pç Sacola para o acondicionamento e transporte do conjunto de aterramento (ATR14484-1).

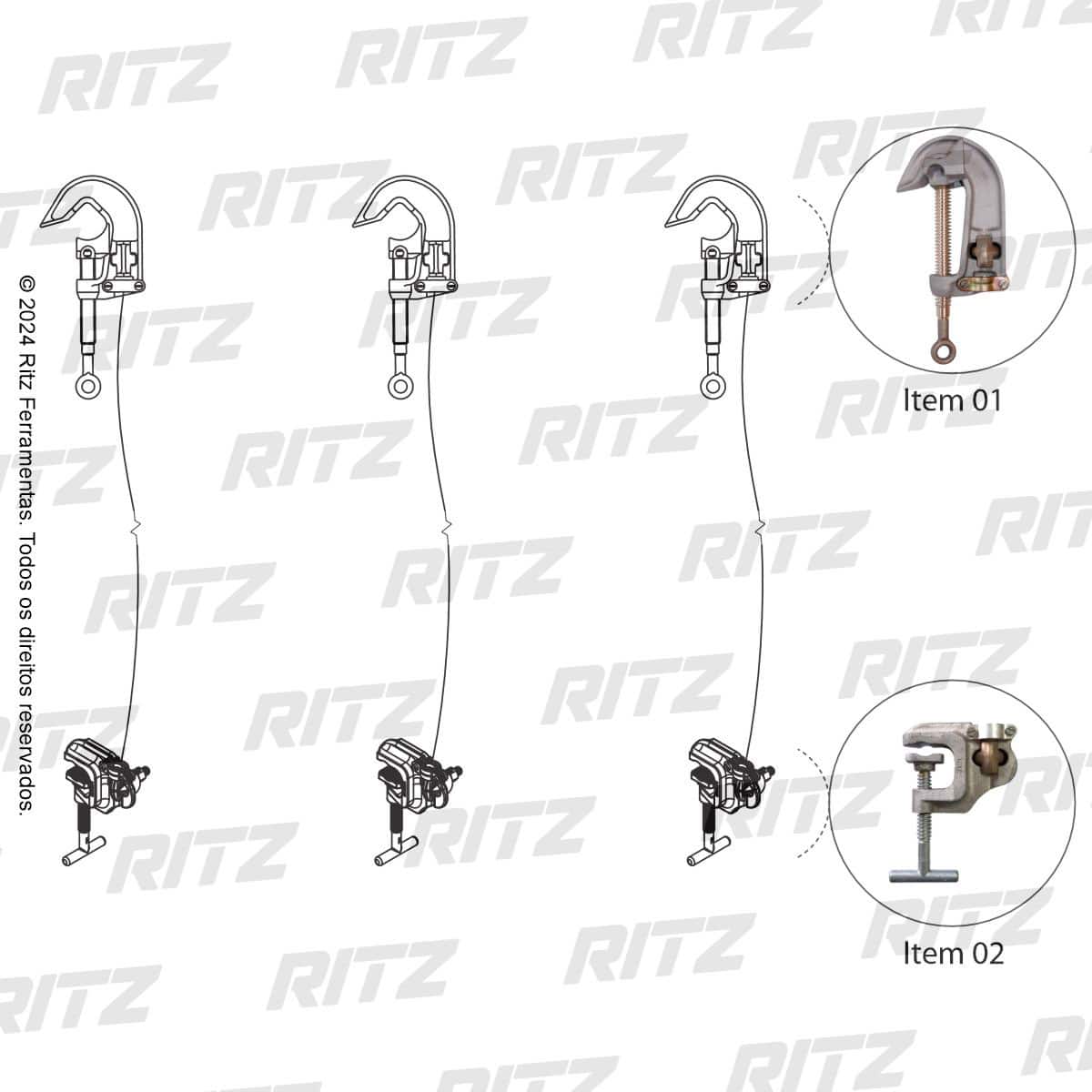

ATR17454-2 Conjunto de Aterramento Temporário para Subestação (AT)
| Referências | Característica | |||
|---|---|---|---|---|
 | ATR17454-2 | Corrente máxima de curto-circuito: 60 ciclos - 25 kA | |
Conjunto composto por: 03 pç Grampo de aterramento por torção, com parafuso olhal e mordente liso (RG3368); 03 pç Grampo de aterramento com parafuso “T” para conexão ao ponto terra (RG3363-1); 30 m Cabo de cobre extra flexível, seção nominal 95 mm², com isolamento em PVC transparente, sendo 3 lances de 10 m (CTC-95); 06 pç Terminal de alumínio liso e saiado para cabo 95 mm² (RC600-2629); 06 pç Termo retrátil (ATR17923-3); 01 pç Cabeçote para manobra de grampos (VMR02579-1); 01 pç Cabeçote para manobra de chaves (VMR00884-1); 03 pç Sacola para o acondicionamento e transporte do conjunto de aterramento (ATR14484-1).

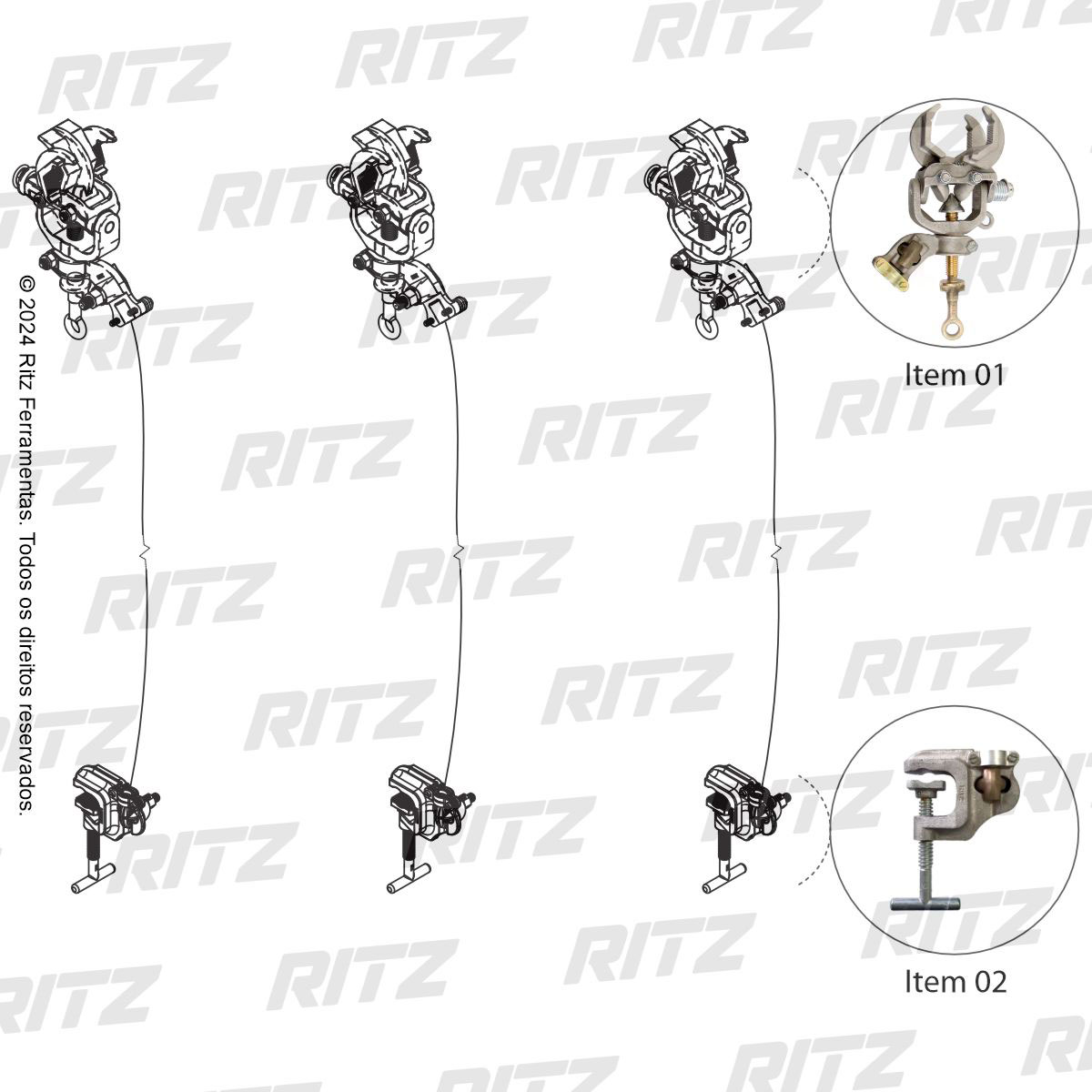

ATR00395-8 Conjunto de Aterramento Temporário para Subestações (AT)
| Referências | Característica | |||
|---|---|---|---|---|
 | ATR00395-8 | Corrente máxima de curto-circuito: 60 ciclos - 25 kA | |
Conjunto composto por: 03 pç Grampo de aterramento multi-angular por torção, com parafuso olhal (RG4228-10SJ); 03 pç Grampo de aterramento com parafuso “T” para conexão ao ponto terra (RG3363-1); 24 m Cabo de cobre extra flexível, seção nominal 95 mm², com isolamento em PVC transparente, sendo 3 lances de 8 m (CTC-95); 06 pç Terminal de alumínio liso e saiado para cabo 95 mm² (RC600-2629); 06 pç Termo retrátil (ATR17923-3); 01 pç Cabeçote para manobra de grampos (VMR02579-1); 01 pç Cabeçote para manobra de chaves (VMR00884-1); 03 pç Sacola para o acondicionamento e transporte do conjunto de aterramento (ATR14484-2).
